ЯМЗ-238

Двигатели ЯМЗ-238

V-образные, 8-цилиндровые
>120
модификаций и комплектаций
14,86 л
рабочий объем
180-330 л.с.
диапазон мощности

Наибольшее распространение из двигателей Ярославского моторного завода имеет семейство дизелей ЯМЗ-238. Если смотреть на ЯМЗ-238 не касаясь технических параметров, то от семейства ЯМЗ-236 он отличается незначительно – просто к V-образному шестицилиндровому агрегату добавили по одному цилиндру в каждый ряд, получив при этом восьмицилиндровый.

Все восьмицилиндровые двигатели серий ЯМЗ-238, вне зависимости от наличия турбонаддува имеют одинаковый объем – 14,86 л и размерность DxS 130 на 140 мм, угол развала 90° и 135° относительно вертикальной оси.

Технические характеристики двигателей семейства ЯМЗ-238 различаются достаточно сильно. Атмосферный дизель ЯМЗ-236 Базовый двигатель семейства это атмосферный ЯМЗ-238 Евро-0. Его мощностной диапазон от 180 л.с. у дефорсированной версии ЯМЗ-238Г2, до 240 л.с. у моделей ЯМЗ-238М2.

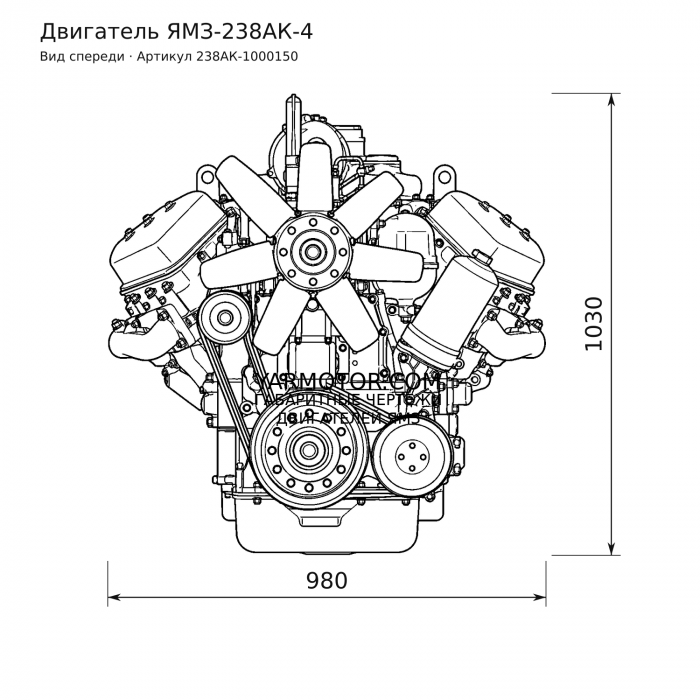

Сфера применения двигателей ЯМЗ-238 в атмосферном исполнении обширна, они используются: - модификации ЯМЗ-238М2 как силовой агрегат для автотранспортной техники, передвигающейся как по дорогам общего пользования, так и во внедорожном исполнении (с обеспечением бродо-проходимости до 1,4 метра глубины), как промышленные моторы для привода буровых, насосных установок и компрессорных станций, в дизельных электростанциях, как судовой дизель; - ЯМЗ-238ГМ как двигатель для дорожной и экскаваторной техники; - ЯМЗ-238КМ как дизель подземных самосвальных автопоездов; - ЯМЗ-238АК и ЯМЗ-238АМ как комбайновый мотор.

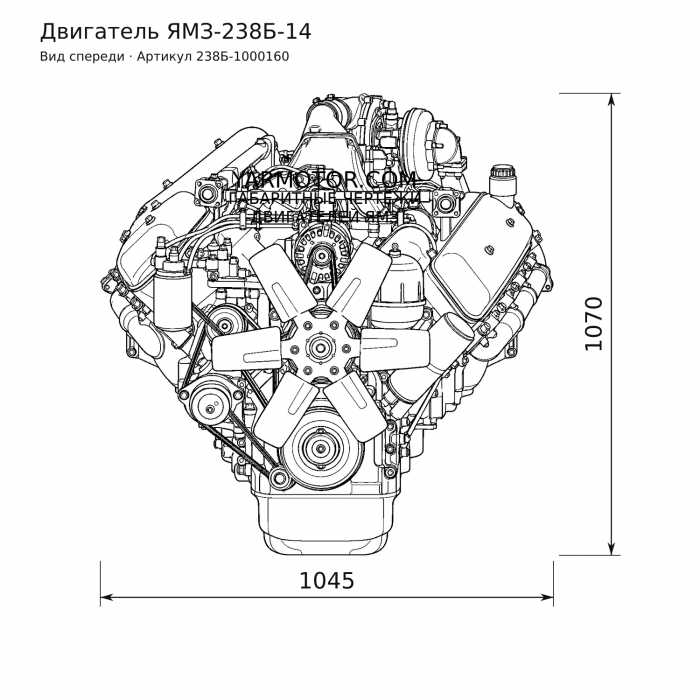

В отличии от семейства ЯМЗ-236, семейство ЯМЗ-238 имеет в своем составе и турбированные двигатели с показателями Евро-0. Это хорошо известные «суперовские» моторы для МАЗ серий ЯМЗ-238Д и ЯМЗ-238Б имеющие значительный спектр модификаций. Кроме них в эту группу следует отнести двигатели серии ЯМЗ-238НД (3, 4 и 5), получившие широкое распространение в составе колесных погрузчиков, сельхоз тракторов, лесной заготовительной и дорожно-строительной техники. Модель ЯМЗ-238НД4-4 создана как судовой мотор и применяется на катерах типа КС.

Модификации ЯМЗ-238ДК предназначены для энергетических средств и комбайнов, а ЯМЗ-238ДИ устанавливаются на дизельные электростанции (дизель-генераторы).

При кажущейся простоте применения турбокомпрессора, для повышения мощности, это повлекло за собой целый комплекс мероприятий по изменению конструкции дизеля и повышения качества деталей. Улучшенные критерии качества затронули в первую очередь следующие запчасти: коленчатый вал, блок цилиндров и цилиндро-поршневую группу.

Для соответствия экологическим требованиям Евро-1 турбированные моторы ЯМЗ-238 прошли дополнительную доработку. Конструкцию двигателей дополнили жидкостно-масляный теплообменник и водяной насос повышенной производительности, цилиндро-поршневая группа с эффективной системой охлаждения. Включение привода крыльчатки вентилятора обеспечивает специальная муфта. В дополнение к турбонаддуву дизель ЯМЗ-236 получил охладитель наддувочного воздуха, который устанавливается непосредственно на изделии, в котором применяется силовой агрегат. Так же потребовалось увеличить энергию впрыска в камеру сгорания, для чего спроектирована топливная аппаратура нового типа.

Двигатели серии ЯМЗ-238НД Евро-0 прошли дополнительную модернизацию и модели ЯМЗ-238НД (6, 7 и 8) соответствуют уже более жестким требованиям по экологии, что позволило применять их в большем сегменте техники: на сельскохозяйственных тракторах, погрузчиках, в составе колесных машин на их базе. Путем аналогичной модернизации из двигателя ЯМЗ-238Д получены моторы ЯМЗ-238ДЕ. Все моторы серии ЯМЗ-238ДЕ, за исключением модификации ЯМЗ-238ДЕ-21 (применяется для кормоуборочного комбайна), используются в составе автотранспортной техники. Все эти силовые агрегаты относятся к Евро-1.

Применение более эффективного топливного насоса высокого давления (ТНВД) позволило дизелям семейства ЯМЗ-238 достичь показателей Евро-2. Серия получила обозначение ЯМЗ-238ДЕ2, все двигатели серии нашли примение исключительно в автомобильном транспорте.

В настоящее время двигатели ЯМЗ-238 на автомобильные заводы не поставляются из-за ужесточения требований по экологическим параметрам, используются как запасная часть, а так же в местах, где не такие жесткие ограничения - к примеру при производстве дорожной техники или дизельных электростанций.

Устройство дизельных двигателей ЯМЗ-238

Блок цилиндров двигателя ЯМЗ-238 и шестеренный привод агрегатов

Блок цилиндров ЯМЗ-238 - базовая деталь двигателя, основная из корпусных запчастей, служащих каркасом двигателя ЯМЗ-238 и обеспечивающих жесткость конструкции. Восьмицилиндровый V-образный блок цилиндров, отлит вместе с верхней частью картера из серого низколегированного чугуна, имеет пять вертикальных поперечных силовых стенок в районе коренных опор коленвала и замкнутые пояса водяной рубашки, вокруг каждого из восьми отверстий под гильзу цилиндра. В каждой поперечной стенке имеется по три опоры: нижние - для уcтановки коленчатого вала, средние – для распределительного вала, верхние – для оси толкателей. Блок растачивается в сборе с крышками коренных опор, поэтому они не взаимозаменяемы, устанавливаются в определенном положении и закрепляются двумя длинными и двумя короткими болтами. Порядок работы цилиндров 1-5-4-2-6-3-7-8, нумерация цилиндров от вентилятора. Направление вращения коленчатого вала со стороны маховика против часовой стрелки.
Цилиндры расположены в два ряда, под углом друг к другу 90°, по четыре цилиндра в каждом ряду. Правый ряд цилиндров выдается на 35 мм относительно левого, вызвано тем, что на одной шатунной шейке коленвала крепится по два шатуна (один для правого ряда, второй для левого). В верхней части блока цилиндров имеется расточка под распределительный вал, над тоннелем распредвала наклонные шахты для штанг толкателя.
Шестеренный привод служит для работы всех агрегатов ЯМЗ-238, расположенных в передней части двигателя. Шестерни коленвала, распредвала, масляного насоса с промежуточной шестерней, привода вентилятора и привода ТНВД находятся в пространстве под размещение приводов агрегатов - между блоком и передней (лобовой) крышкой. Шестерня коленчатого вала приводит в действие шестерню распредвала (через промежуточную шестерню) и шестерню масляного насоса (через промежуточную шестерню). Шестерни распределительного вала приводят в действие шестерни привода ТНВД. Шестеренчатый привод закрывается передней крышкой, устанавливаемой на торец блока цилиндров.Передняя крышка блока цилиндров ЯМЗ-238 также создает уплотнение носка коленвала (через манжету).

Цилиндро-поршневая группа ЯМЗ-238

Восемь гильз цилиндра ЯМЗ-238 мокрого типа, из фтористого чугуна, уплотнение происходит: прокладкой головки блока цилиндров в верхней части и резиновыми кольцами в нижнем посадочном поясе. Гильзы находятся вровень с привалочной плоскостью блока и прижимаются головкой блока цилиндров ЯМЗ-238.
Поршень ЯМЗ-238 цельнолитой, из высококремнистого алюминиевого сплава, может иметь нирезистовую вставку под верхнее компрессионное кольцо, соединяется с шатуном поршневым пальцем, наружная поверхность выполнена соосно с центральной камерой сгорания, с четырьмя посадочными проточками под поршневые кольца. Поршневые кольца двигателя ЯМЗ-238 чугунные, верхние - компрессионные (сечение и покрытие отличаются), четвертое – маслосъемное с витым расширителем. Поршневой палец ЯМЗ-238 плавающего типа со стопорными кольцами (ограничивают осевое смещение), устанавливается в поршень. Изготовлен из стали с цементированием, пустотелый.
Форсунка охлаждения поршня ЯМЗ-238 (применяется на двигателях с турбонаддувом) конструктивно проста: корпус с припаянной трубкой подачи масла.

Головки блока цилиндров ЯМЗ-238

Головка блока ЯМЗ-238 одна на ряд из четырех цилиндров, со сложной полостью охлаждения (совмещается с блоком болтовыми соединениями, в процессе эксплуатации может потребоваться требуется контроль и затяжка болтов крепления к блоку цилиндров) и впускного воздушного коллектора, имеет 2 клапана на цилиндр. В ГБЦ размещены направляющие втулки, седла, траверсы, стойки и коромысла клапанов, клапаны с пружинами.

Коленчатый вал двигателя ЯМЗ-238 и шатунная группа

Коленчатый вал ЯМЗ-238 кованый, из высокоуглеродистой или легированной стали, представляет единое целое с противовесами, шейки закалены методом ТВЧ, динамически сбалансирован. В передней части имеет выступ для шестерни коленвала и переднего противовеса крутильных колебаний и шкив в сборе фланцем отбора мощности, на хвостовике выступ для крепления маховика ЯМЗ-238. Шестерня коленчатого вала приводит в действие шестерню распредвала, шестерню масляного насоса (через промежуточную шестерню), приводов ТНВД и вентилятора.
Вкладыши ЯМЗ-238, шатунные и коренные - разъемные (с замками от проворота), залиты свинцовистой бронзой.
Шатун ЯМЗ-238 из стали, нижняя головка разъемная под углом 55 градусов, сечение двутавровое, у верхней головки усиление. Крышки нижней головки не взаимозаменяемы и изготавливаются под конкретный шатун, на крышке и шатуне со стороны короткого болта выбит порядковый номер цилиндра, бронзовая втулка поршневого пальца - запрессованная с дальнейшей доработкой. Шатунные болты меняются комплектно.

Картер маховика ЯМЗ-238 и маховик

Картер маховика ЯМЗ-238 из серого чугуна замыкает заднюю плоскость блока цилиндров и отделяет его от маховика, имеет расточку под фланец стартера.
Маховик ЯМЗ-238 изготовлен из серого чугуна, динамически сбалансирован, крепится болтовым соединением к хвостовику коленвала.
Сверху на маховик напрессован зубчатый венец (обод) для вращения стартером. Изготавливаются два типа маховиков: плоский (под однодисковое сцепление) и широкий (с отливами, под двухдисковое сцепление).

Механизм газораспределения двигателя ЯМЗ-238

В соответствии с тактами работы двигателя и порядком работы цилиндров, газораспределительный механизм впускает воздух в камеру сгорания и удаляет отработанные газы. Расположение механизма верхнее, два клапана на цилиндр (по одному впускных и выпускных), с нижним расположением распредвала. Вал распределительный ЯМЗ-238 стальной, с закалкой кулачков на высокую твердость, расположен в левой верхней части блока цилиндров в специальной расточке. На распредвале ЯМЗ-238 на шпонке насаживаются две шестерни, от которых получают приводы, ведущие шестерни топливного насоса высокого давления и крыльчатки вентилятора, расположенные в шестеренном приводе агрегатов, приводятся в действие от шестерни коленвала. Движение от распредвала к толкателю ЯМЗ-238 передается через ролик, установленный на игольчатых подшипниках. Подшипниками толкателей служат бронзовые втулки. Для повышения прочности в толкатель запрессована калёная пята из высококачественной стали, являющаяся упорным подшипником для штанг. Толкатели производятся штамповкой из углеродистой стали и устанавливаются на общей оси, расположенной вдоль двигателя над распредвалом. Ось толкателей полая для подвода масла к подшипникам коромысел, состоит из трёх отдельных частей. Штанги толкателей ЯМЗ-238 (коромысел) изготовлены из закаленной стали. Коромысла из стали, штампованные с бронзовой втулкой. Клапаны из жароупорной стали, устанавливаются в универсальных втулках, служащих направляющими, уплотняются манжетами. каждый клапан ставится по две цилиндрические пружины (с правым и левым направлением витков). Для крепления пружин используется специальный замок, создающий вращение клапанов при работе двигателя, что повышает ресурс клапана. Пружины за счет своей упругости закрывают клапана и прижимают их с силой к седлу. Тепловые зазоры клапанов подлежат регулировке.

Система смазки моторов ЯМЗ-238

Картер масляный ЯМЗ-238 стальной штампованный, мокрого типа. Движение смазочных материалов от заборника, осуществляет двухсекционный масляный насос шестеренчатого типа ЯМЗ-238. Одна секция насоса подает масло в систему через последовательно подключенный фильтр грубой очистки, далее масло самотеком возвращается в картер. Вторая секция подает смазку в масляный радиатор (прикреплен к водяному радиатору) для охлаждения и возврата в картер. Кроме того, на многих двигателях для тонкой очистки масла устанавливают центробежный фильтр очистки (масляную центрифугу), в которой масло раскручивается, и за счет центробежной силы от масла отделяются все механические примеси. После очистки масло попадает в главную магистраль, находящуюся в блоке цилиндров и далее передается к смазываемым поверхностям. Для поддержания постоянного давления в системе применяется система клапанов.

Система охлаждения ЯМЗ-238

Система охлаждения служит для овода тепла от стенок цилиндров, поршня, головок блока, клапанов, форсунок и других деталей, нагревающихся от соприкосновения с горячими газами и вследствие трения, и поддержания в них допустимой температуры. Система охлаждения замкнутая, жидкостная, состоящая из водяного насоса ЯМЗ-238 центробежного типа, со встроенным термостатом, с шестеренчатым приводом и вентилятором. Охлаждающая жидкость до достижения 82С проходит по малому кругу, от 83 до 98 градусов происходит постепенное открытие клапана, далее циркуляция происходит по большому кругу. Водяной радиатор и охладитель надувочного воздуха типа «воздух-воздух» (необходим для части моторов) смонтированы на автомобиле.

Система питания топливом

Топливная система механического типа – управляет подачей топлива топливный насос высокого давления (ТНВД) производства ЯЗДА. Схема работы системы стандартна: горючее из бака проходит по магистрали до фильтра грубой очистки топлива (отстойник), далее до фильтра тонкой очистки, через него в ТНВД. ТНВД создает большое избыточное давление и импульсным потоком по топливопроводам высокого давления подает топливо к форсункам, под давление топлива иглы форсунок начинают подыматься вверх, происходит впрыск топлива.
Форсунка превращает жидкость в туманообразное состояние, игла с гидравлическим управлением точно дозирует количество топлива на каждый цилиндр. Излишки топлива по дренажному топливопроводу отводятся в расходный бак.
На наддувных двигателях семейства ЯМ3-238 устанавливаются электрофакельные устройства. Электрофакельнов устройство (ЭФУ) служит для облегчения пуска холодного двигателя, а также для ускоренного разогрева двигателя после пуска. Устройство подключено к системе питания и работает на том же топливе, на котором работает двигатель. Действие электрофакельного устройства основано на испарении топлива в факельных штифтовых свечах накаливания, установленных во впускных коллекторах двигателя, и воспламенения смеси этих паров с воздухом. Факел сгорающей смеси подогревает воздух, уменьшает жесткость работы и дымность выхлопа при пуске.

Система выпуска отработавших газов и турбонаддув ЯМЗ-238

Система выпуска отработавших газов ЯМЗ-238 призвана отводить отработавшие газы из камер сгорания.
Турбонаддув предназначен для увеличения мощностных показателей двигателя ЯМЗ-238. Повышая давление, тем самым увеличиваем количество кислорода в цилиндре и способствуем сжиганию большего количества топлива. Максимально повысить плотность воздуха, за счет извлечения тепла из потока, позволяет охладитель наддувочного воздуха (интеркулер), устанавливаемый на автомобиле.
Турбокомпрессор (ТКР) двигателя ЯМЗ-238 имеет радиальную центростремительную турбину и центробежный компрессор.

Электрооборудование

Система электрооборудования однопроводная, постоянного тока с номинальным напряжением 24В. Отрицательный полюс источника тока соединяется с корпусом. Стартер служит для запуска двигателя, генератор для обеспечения питания систем техники и поддержания заряда аккумуляторной батареи.

Вентилятор, привод вентилятора и ременная передача

Привод вентилятора ЯМЗ-238 устанавливается в лобовой части блока цилиндров, выше оси вращения коленвала, приводится шестеренчатой передачей, вентилятор с крыльчаткой из металла или пластика (для ряда моторов со встроенной вязкостной муфтой).
Ременный привод служит для работы агрегатов ЯМЗ-238, расположенных в передней части двигателя. Ремни передают вращение от привода коленвала на шкив водяного насоса и генератора.

Подробно с техническими характеристиками и сферой применения двигателей ЯМЗ-238 ознакомьтесь на странице нужной модели.
