| Основные характеристики | |
|---|---|
| Мощность, кВт (л.с.) | 220 (300) |
| Частота вращения, мин-1 | 1900 |
| Макс. крутящий момент, Н.м (кгс.м) | 1280 (130) |
| Частота при макс. крут. моменте, мин-1 | 1100-1400 |
| Мин. уд. расход топлива, г/кВт.ч (г/л.с.ч) | 215 (159)* |

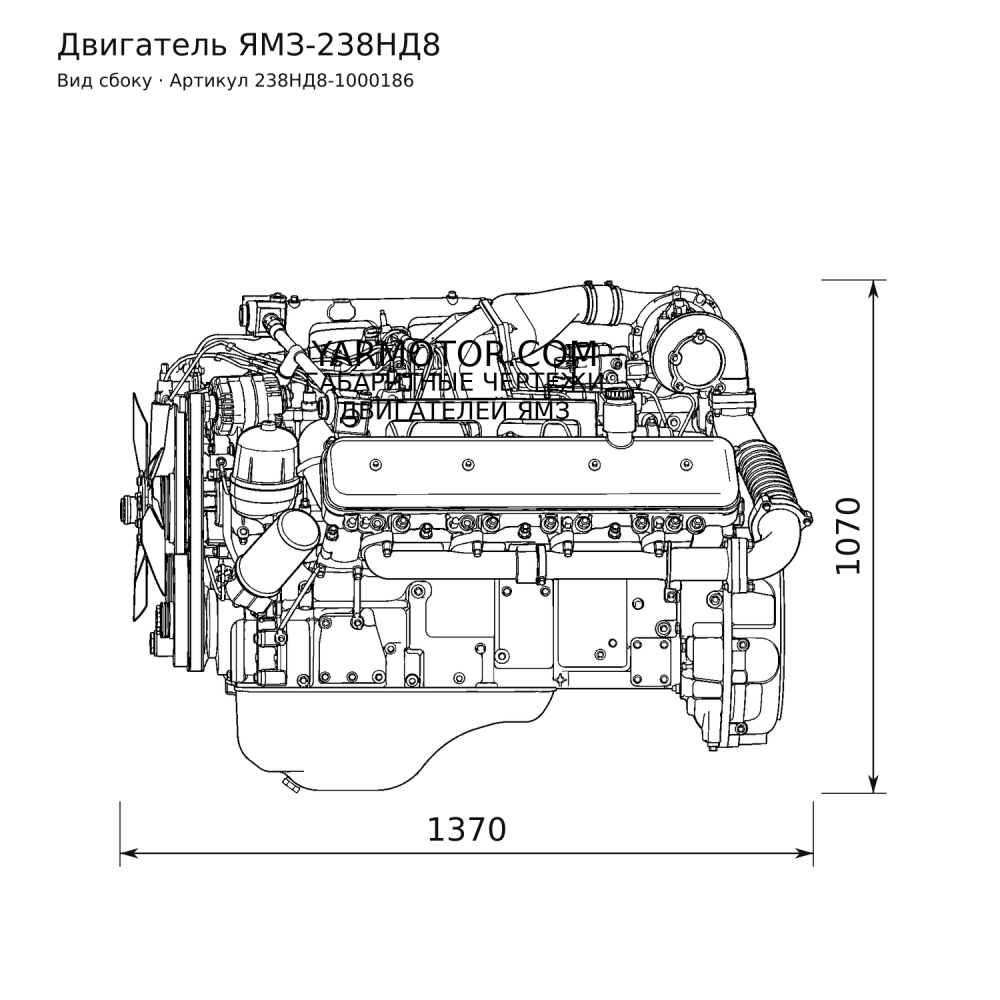

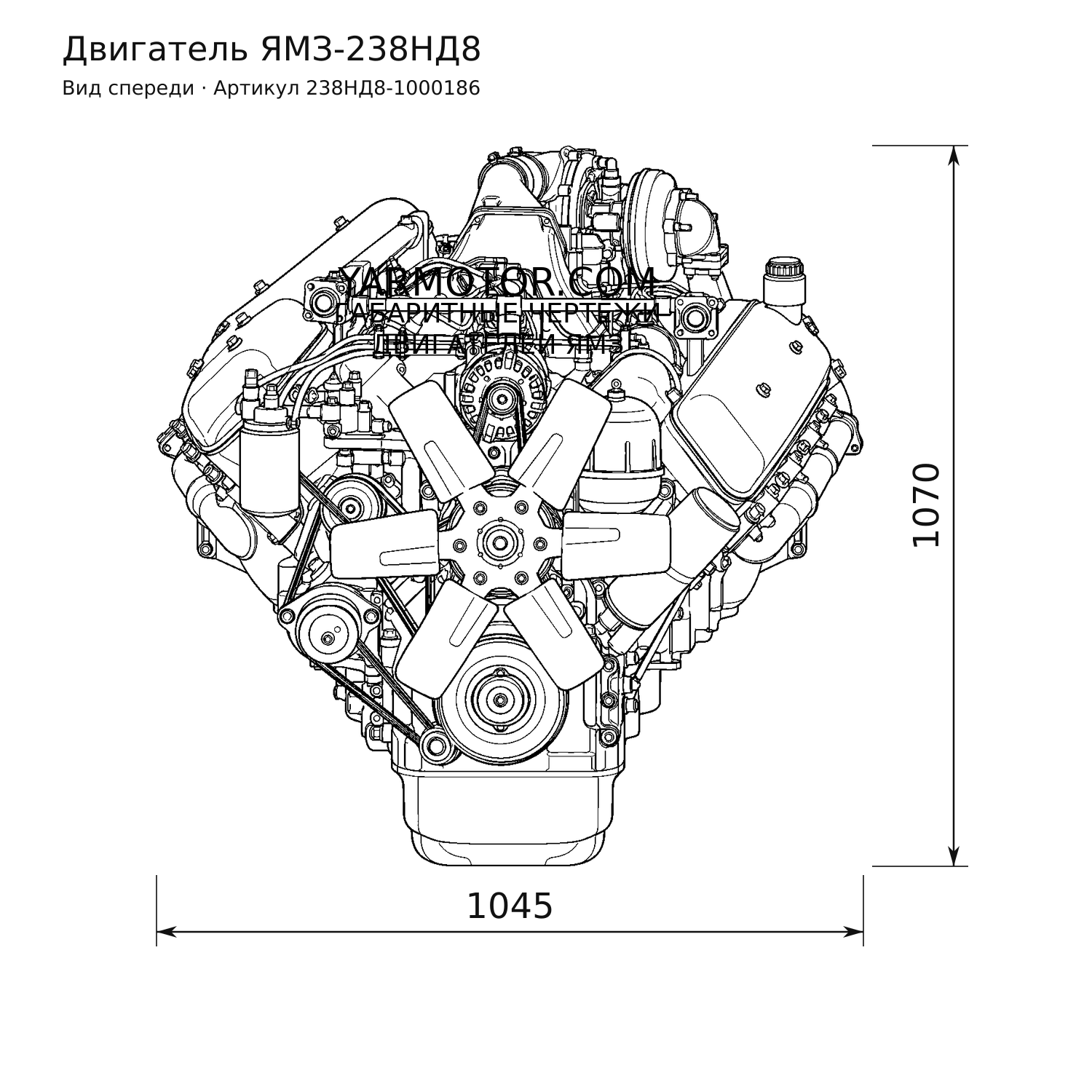

| Габаритные размеры, мм (длина/ ширина/ высота) | 1370/1045/1070 |
| Масса, кг | 1180 |
| Назначение, потребитель | Колесный трактор К-744Р1 (ЗАО «ПТЗ») |
Двигатель 238НД8 собирать согласно действующей тех. документации с установкой следующих характерных деталей и сборочных узлов, приведенных в Таблице.
Отличия от базового двигателя 238Б-1 выделены в графе Примечание словом "отличие".
| Деталь / сборочный узел | Характерные особенности | Обозначение | Примечание |
| блок цилиндров | наддувный, расточка под гильзу 12 мм | 238Н-1002011-Л | 1 шт. |
| привод ТНВД | серийный | ||
| форсунка МОП | 7511.1011445 | 8 шт. | |
| вал коленчатый | цилиндрический носок, расточка под подшипник ? 62 мм | 238БЕ-1005012-В | 1 шт. |
| вал распределительный | 238-1006015-Г3 | 1 шт. | |
| гильза | фосфатированная | 236-1002021-Б2 | 8 шт. |
| поршень | 7511.1004015-20 | 8 шт. | |
| шатун | 7511.1004045-02 | 8 шт. | |
| прокладка головки цилиндров | серийная | 238-1003210-В9 | 2 шт. |
| головка цилиндров | наддувная | 238-1003014-И4 | 2 шт. |
| труба водяная правая | серийная, с отверстием под термореле | 238-1003290-Д | 1 шт., отличие |
| труба водяная левая | серийная | 238-1003291-В | 1 шт. |
| пробка К?" | на правой водяной трубе | 316121-П29 | 1 шт. |
| коллектор впускной правый | имеет спереди поперечную бобышку с 2-мя отв. М10, в задней части продольную бобышку с 2-мя отв. М10, отв. М20 под свечу ЭФУ, без бобышек у отв. под свечу, на нижнем ряду отверстия овальные, имеет ввертыш | 238Б-1115012-В | 1 шт. |
| коллектор впускной левый | имеет спереди поперечную бобышку с 2-мя отв. М10, отв. М20 под свечу, без резьбовых отв. в 2-х бобышках у отв. под свечу | 238Б-1115021 | 1 шт. |
| коллектор выпускной правый | составной (фланцем вверх) | 7511.1008011 | 1 шт. |
| коллектор выпускной левый | составной (фланцем вверх) | 7511.1008013 | 1 шт. |
| кронштейн стартера верхний | серийный | 236-3708702-Б | 1 шт. |
| КШР | под ТЖМ с водяным насосом 236-Б1 (Б2) | 238Б-1002254-В | 1 шт., отличие |
| болт М10х95 | крепление КШР | 200328-П29 | 2 шт., отличие |
| передняя опора | с хомутом | 238НБ-1001020-Б3 | 1 шт., отличие |
| хомут передней опоры | 238НД5-1001010 | 1 шт., отличие | |
| шкив коленчатого вала | 2-х руч., под новый вод. насос | 236-1005061-В | 1 шт., отличие |
| кронштейн 059-й (трубы соединительной) | 7511.1115059 | 1 шт., отличие | |
| болт М10х20 | крепление 059-ого кронштейна на впускном коллекторе | 201495-П29 | 2 шт., отличие |
| шайба 10 | плоская | 312300-П2 | 2 шт., отличие |
| крышка блока верхняя | серийная | 236-1002255-В4 | 1 шт. |
| втулки под болты крепления ФТОТ | нет | ||
| кронштейн генератора | 238-3701774-Б | 1 шт., отличие | |
| трубка отвода масла | длина 290 мм | 238-1111620-В | 1 шт. |
| насос масляный | под ТЖМ | 7511.1011014-01 | 1 шт., отличие |
| труба всасывающая | серийная, со скобой | 238-1011398-В2 | 1 шт., отличие |
| кронштейн крепления всасывающей трубы | 236-1011320 | 1 шт., отличие | |
| скоба крепления всасывающей трубы | 236-1011322 | 1 шт., отличие | |
| болт М8х1х18 | крепление скобы к кронштейну | 310248-П2 | 2 шт., отличие |
| гайка М8х1 | 250975-П2 | 2 шт., отличие | |
| шплинт 2х16 | 258013-П29 | 2 шт., отличие | |
| труба отводящая насоса | 238Б-1011350-Б | 1 шт., отличие | |
| клапан редукционный | 238Б-1011048 | 1 шт., отличие | |
| прокладка | 236-1011296 | 2 шт., отличие | |
| болт М8х75 | крепление трубы и клапана к насосу | 200274-П29 | 2 шт., отличие |
| шайба 8Т | пружинная | 252135-П2 | 2 шт., отличие |
| клапан дифференциальный | 238Б-1011056 | 1 шт., отличие | |
| прокладка клапана | 236-1011358-А | 1 шт., отличие | |
| болт М8х55 | крепление клапана дифференциального | 200270-П29 | 2 шт., отличие |
| шайба 8Т | пружинная | 252135-П2 | 2 шт., отличие |
| болт М10х20 | крепление трубы всасывающей к крышке коренного подшипника | 201495-П29 | 2 шт., отличие |
| шайба 10.ОТ | 252136-П2 | 2 шт., отличие | |
| фланец отводящей трубы | 238Б-1011067 | 1 шт., отличие | |
| прокладка | 236-1011358-А | 1 шт., отличие | |
| болт М8х55 | крепление фланца | 200270-П29 | 2 шт., отличие |
| шайба 8Т | пружинная | 252135-П2 | 2 шт., отличие |
| труба отводящая | 238Б-1011065 | 1 шт., отличие | |
| труба соединительная | 238Б-1011098 | 1 шт., отличие | |
| штуцер | 314681-П29 | 1 шт., отличие | |
| болт М14х1,5х30 | крепление трубы соединительной к блоку цилиндров и дифференциальному клапану | 310096-П29 | 2 шт., отличие |
| шайба 14 | плоская | 312326-П34 | 4 шт., отличие |
| прокладка 350-ой трубы отводящей | 236-1011358-А | 1 шт., отличие | |
| болт М8х40 | крепление 350-ой трубы отводящей к блоку | 201464-П29 | 2 шт., отличие |
| шайба 8Т | пружинная | 252135-П2 | 2 шт., отличие |
| кронштейн стартера нижний | серийный | 236-3708704-Б | 1 шт. |
| картер маховика | серийный | 238-1002310-Ж | 1 шт. |
| маховик | со сплошным кольцом | 238НБ-1005115-Д | 1 шт., отличие |
| подшипник | нет | отличие | |
| пластина | 7511.1005137 | 1 шт. | |
| трубка отводящая (дренажная) | резьбовой наконечник сзади вверх | 238-1104346-Д | 1 шт., отличие |
| масляный картер (поддон) | с боковой пробкой | 238НБ-1009010-Б2 | 1 шт., отличие |
| натяжное устройство | 236-1307155 | 1 шт. | |
| ТНВД | 805.7-80 | 805.1111007-80 | 1 шт., отличие |
| трубка отводящая от подкачивающего насоса | 236-1104422-Ж | 1 шт. | |
| трубка подводящая к ТНВД | 236-1104426-Ж | 1 шт. | |
| трубка отводящая от ТНВД | 236-1104384-Ж | 1 шт. | |
| фланец привода ТНВД | 236-1029300-Б | 1 шт. | |
| фитинг F1520 M16x1,5-M14x1,5-S01 на ФТОТ | поворотный | фитинг 8.9175 | 1 шт. |
| форсунка | 261-13 | 261.1112010-13 | 8 шт. |
| привод вентилятора | имеет автомуфту с 3-мя руч. ?124 /?152 /?152мм, под крыльчатку ?65мм | 238НД-1308011-В2 | 1 шт., отличие |
| патрубок соединительный | "скворечник" 7511 с отв. под кронштейн ЭФУ | 7511.1115030 | 1 шт., отличие |
| система ЭФУ | нет | отличие | |
| пробка М20 | в отверстия М20 во впускных коллекторах | 316147-П29 | 2 шт., отличие |
| шайба 20 | плоская | 312686-П | 2 шт., отличие |
| коромысло правое | серийное | 236-1007088-Б4 | 8 шт. |
| коромысло левое | серийное | 236-1007090-Б4 | 8 шт. |
| система байпаса | под новый водяной насос | ||
| патрубок-кронштейн | 238Ф-1008482 | 1 шт. | |
| сильфон | большой | 238НБ-1008088-А или 238НБ-1008088-01 | 2 шт. |
| ТКР | со шпильками | 122.1118010 (только О) или 8.8835 (K36-30-01) или 8.8681 (ТКР-100) | 1 шт. |
| крышка г/ц с сапуном | на левом ряду, сапун над 8-м цилиндром | 238-1003256-Б3 | 1 шт., отличие |
| стартер | серийный или фланцевый | 2501.3708-20 или 2501.3708-21 или 8.8676 или 9122.3708 | 1 шт. |
| КЭМ 32-23М1 | с пробкой | 45.7374.8680 | 1 шт., отличие |
| прокладка КЭМ 32.011 | прокладка 8.8515 | 1 шт., отличие | |
| кляммер | крепление провода КЭМ с колодкой | 315455-П29 | 1 шт., отличие |
| болт М8х55 | крепление КЭМ на приводе вентилятора | 200270-П29 | 2 шт., отличие |
| шайба 8 | плоская | 252005-П29 | 2 шт., отличие |
| шайба 8Т | пружинная | 252135-П2 | 2 шт., отличие |
| труба подвода масла к КЭМ | 658.1308754-10 | 1 шт., отличие | |
| болт | крепление 754-ой трубки на КЭМ | 310095-П29 | 1 шт., отличие |
| шайба 14 | плоская | 312326-П24 | 2 шт., отличие |
| пробка К?" | на КЭМ | 316105-П29 | 1 шт., отличие |
| термореле 661.3710-01 | на правой в/трубе | 45.7373.3019 | 1 шт., отличие |
| прокладка | плоская | 312766-П | 1 шт., отличие |
| патрубок впускной | "ляшка" 7511 | 7511.1115128 | 1 шт., отличие |
| труба соединительная | труба 8.8906 | 1 шт., отличие | |
| болт М10х20 | крепление трубы соединительной к 059-ому кронштейну | 201495-П29 | 2 шт., отличие |
| шайба 10 | плоская | 312300-П2 | 2 шт., отличие |
| ТЖМ | 7511.1013600 | 1 шт., отличие | |
| втулка уплотнительного кольца | в корпус ТЖМ | 236Н-1013630 | 2 шт., отличие |
| кольцо | 25.3111.6144 или 7511.1013638 | 2 шт., отличие | |
| патрубок подводящий | "мазовский" | 238Б-1013724 | 1 шт., отличие |
| патрубок отводящий | 7511.1013734-01 | 1 шт., отличие | |
| заглушка | на патрубок отводящий | 236-1002404 | 1 шт., отличие |
| прокладка | 7601.1306075 | 1 шт., отличие | |
| болт М8х20 | крепление заглушки на патрубке отводящем | 201456-П29 | 2 шт., отличие |
| шайба 8Т | пружинная | 252135-П2 | 2 шт., отличие |
| рукав | соединение патрубков подводящего и отводящего с ТЖМ | 7601.1013740 | 2 шт., отличие |
| хомут ABA 58-75-C7/9-W1 | червячный | хомут 8.8388 | 4 шт., отличие |
| пробка К?" | в корпус ТЖМ | 316135-П2 | 1 шт., отличие |
| болт М12х1,25х90 | крепление ТЖМ к блоку цилиндров | 45.9327.6144 | 4 шт., отличие |
| шайба 12 | плоская | 312672-П29 | 4 шт., отличие |
| прокладка патрубка подводящего | 850.1303188 | 2 шт., отличие | |
| гайка М10х1 | крепление патрубка подводящего к КШР | 250513-П29 | 2 шт., отличие |
| шайба 10 | плоская | 252006-П29 | 2 шт., отличие |
| прокладка патрубка отводящего | 850.1303188 | 1 шт., отличие | |
| болт М10х30 | крепление патрубка отводящего к блоку цилиндров | 201499-П29 | 1 шт., отличие |
| шпилька М10х28 16/20 | 310423-П29 | 1 шт., отличие | |
| гайка М10х1 | 250513-П29 | 1 шт., отличие | |
| шайба 10 | плоская | 252006-П29 | 2 шт., отличие |
| заглушка | 236-1002404 | 1 шт., отличие | |
| прокладка | 201-1306075-А | 1 шт., отличие | |
| болт М8х16 | крепление заглушки | 201454-П29 | 2 шт., отличие |
| шайба 8 | плоская | 252005-П29 | 2 шт., отличие |
| установка сцепления | нет | отличие | |
| КП | нет | отличие | |
| трубка маслоуказателя | 236-1009059-Г | 1 шт., отличие | |
| маслоуказатель | 236-1009050-Б | 1 шт., отличие | |
| натяжное устройство компрессора | 236-3509300-А4 | 1 шт. | |
| ремень привода компрессора | 2кл. II-14х10-937 или BX 943 Lw (Rubena) или AVX 17x10-937 Lp | 25.6421.1403 (только для осн. исполнения) или 8.8674 или 8.8739 | 1 шт. |
| заглушка | впуск воздуха в ТКР, в патрубок впускной, в 280-ую трубу | 313999-П | 3 шт., отличие |
| генератор | 5702.3701-30 | 1 шт., отличие | |
| болт М10х45 | крепление генератора на 774-ом кронштейне | 201505-П29 | 1 шт., отличие |
| планка | 7511.3701790-20 | 1 шт., отличие | |
| болт натяжителя | 7511.3701795-01 | 1 шт., отличие | |
| гайка М12х1,25 | крепление болта натяжителя | 250515-П29 | 1 шт., отличие |
| шайба 12 | плоская | 252007-П29 | 2 шт., отличие |
| шайба 12.ОТ | пружинная | 252137-П2 | 1 шт., отличие |
| болт М10х95 | натяжитель | 310086-П29 | 1 шт., отличие |
| шайба 10 | плоская | 252006-П29 | 1 шт., отличие |
| ремни привода генератора | комплект ремней OAVX 13-900 Lp или комплект ремней AVX 13-900 Lp или AVX 13-925 La | 7511.3701002-01 (только для осн. исполнения) или 7511.3701002-02 или 8.8668 | 1 комплект или 2 шт., отличие |
| крыльчатка | 6-ти лопастная, маркировка "238БЕ" | 238БЕ-1308012-А | 1 шт., отличие |
| болт М10х20 | крепление крыльчатки | 45.9348.1557 | 4 шт., отличие |
| кожух вентилятора | нет | ||
| табличка заводская | маркировать "ЯМЗ-238НД8" | 236-3904012-Л | 1 шт., отличие |
| холодная обкатка, мин | - 5 (15 для МО, экспорта и тропика) |
| горячая обкатка, мин | - 30 (60 для МО, экспорта и тропика) |
| повторная обкатка, мин | -120 |
| частота вращения к/вала, мин-1: | |
| минимальная х.х. | - 600±50 |
| максимальная х.х., не более | -2080 |
| номинальная | -1900 |
| мощность, л.с. (норм. условия) | -290 |
| расход топлива, кг/ч (норм. условия), не более | -51 |
| 500 г за с, не менее | -35,3 |
| давление наддува, кг/см2, не менее | - |
| давление масла, кг/см2, при: | |
| номинальной частоте вращения к/вала | - 4,5…6,5 |
| минимальной х.х., не менее | -1 |
| угол опережения впрыска топлива (градус) | -15 +1 |
Назначение, потребитель: Колесный трактор К-744Р1 (ЗАО «ПТЗ»)
Основные конструктивные отличия: ЯМЗ-238ДЕ-1 (база) Маховик 238НБ-1005115-В, масляный картер глубокой частью вперед, привод вентилятора (238НД), генератор 5702.3701-30, трубка отвода газов по ДСП-238-1014А. Без подшипника к.в. и корпуса с манжетой, кожуха вентилятора и кронштейнов ег окрепления, шкив к.в. 238НБ,ЭФУ
