Основные характеристики | |
---|---|
Мощность, кВт (л.с.) | 294 (400) |
Частота вращения, мин-1 | 1900 |
Макс. крутящий момент, Н.м (кгс.м) | 1715 (175) |
Частота при макс. крут. моменте, мин-1 | 1100-1300 |
Мин. уд. расход топлива, г/кВт.ч (г/л.с.ч) | 195 (143) |

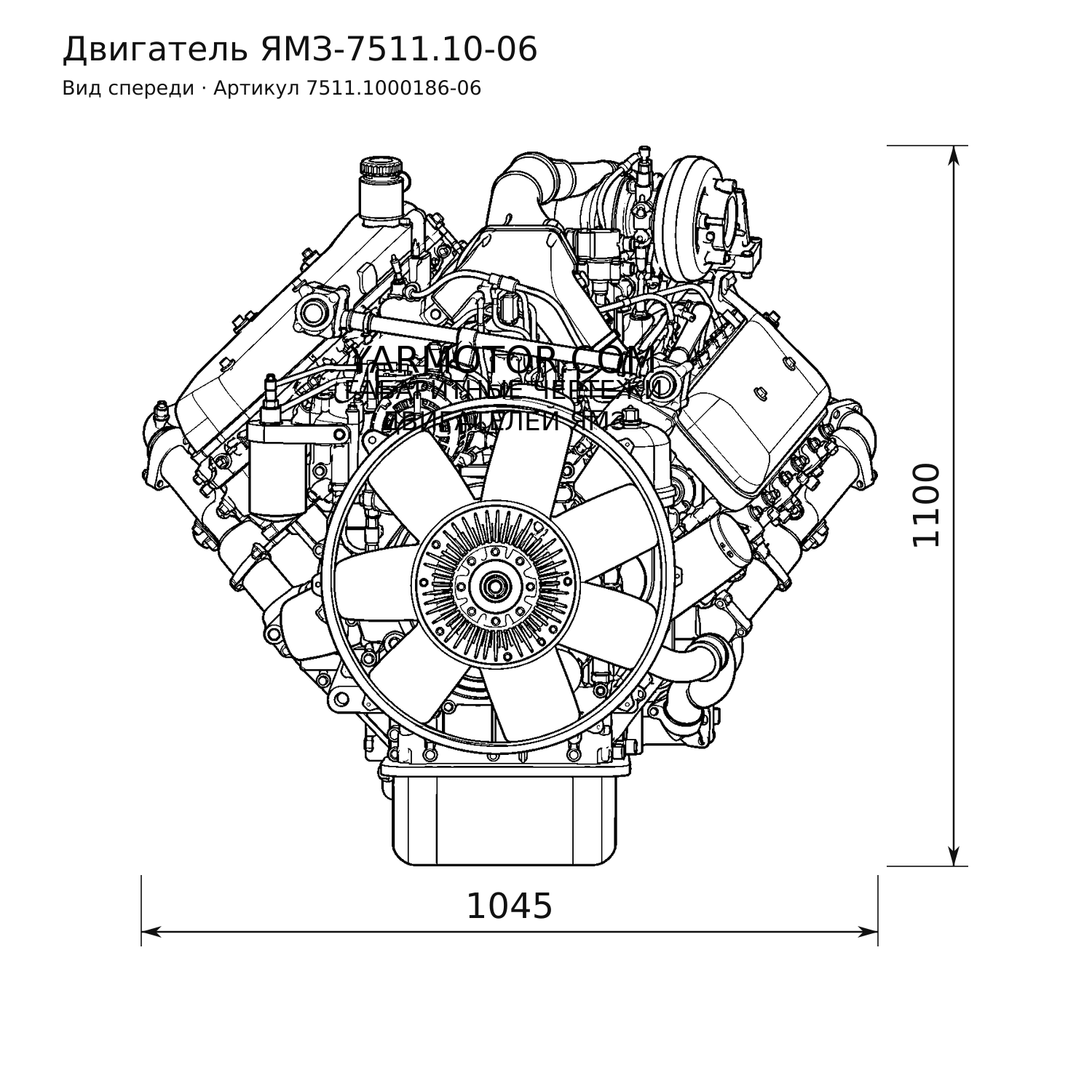

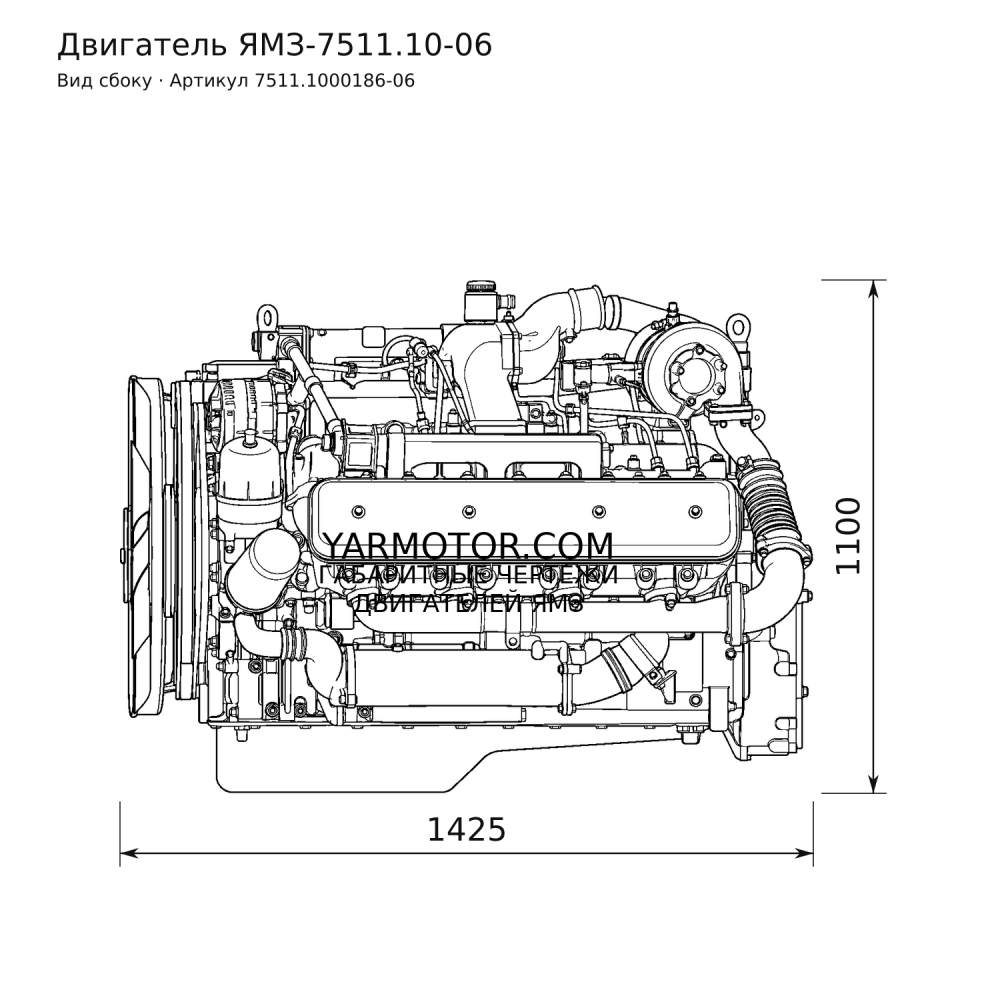

Габаритные размеры, мм (длина/ ширина/ высота) | 1425/1045/1100 |
Масса, кг | 1260 |
Назначение, потребитель | Шасси МЗКТ-8021, МЗКТ-80211, седельный тягач МЗКТ-74181; автомобили МАЗ-533608, -630308, -631708, -543208; МАЗ-544008, -642208, -640308; МАЗ-641708, -630308 — в запчасти |
Деталь / сборочный узел | Характерные особенности | Обозначение | Примечание |
УЧАСТОК № 83 | |||
блок цилиндров | наддувный, расточка под гильзу 8 мм | 658.1002011-41 | 1 шт. |
пробка К?" | в передний торец блока цилиндров | 316101-П | 1 шт. |
втулка оси толкателей передняя | в передний торец блока цилиндров | 236-1007244 | 1 шт. |
втулка МОП | 238Н-1011432 | 2 шт. | |
шайба | плоская | 204-1011371 | 2 шт. |
болт М10х1х14 | в задний торец блока цилиндров | 310219-П29 | 1 шт. |
шайба 10 | плоская | 312482-П34 | 1 шт. |
втулка | в передний торец блока цилиндров | 7511.1011440 | 1 шт. |
болт М10х65 | крепление труб МОП | 200458-П29 | 2 шт. |
шайба 10 | плоская | 312482-П34 | 2 шт. |
пробка К?" | в правую трубу МОП | 316135-П2 | 1 шт. |
привод ТНВД | усиленный | ||
манжета | 238Б-1029244-Б2 | 1 шт. | |
пружина | 238Б-1029242-Б | 1 шт. | |
ось ведомой шестерни | 7511.1029120-10 | 1 шт. | |
болт М10х20 | крепление оси ведомой шестерни | 45.9348.6557 | 3 шт. |
полумуфта ведущая | 7511.1029268-10 | 1 шт. | |
шестерня ведомая с кольцом | 7511.1029119 | 1 шт. | |
болт М10х16 | крепление шестерни ведомой к оси | 45.9348.6555 | 9 шт. |
штифт установочный стартера | 240-3708724-Б | 1 шт. | |
штифт установочный к/маховика | в задний торец блока цилиндров | 313410-П2 | 2 шт. |
пробка М22 | в задний торец блока цилиндров | 316133-П29 | 1 шт. |
труба правая МОП | 238Н-1011426-В | 1 шт. | |
труба левая МОП | 238Н-1011428-В | 1 шт. | |
угольник в трубы МОП | 314537-П | 2 шт. | |
труба соединительная МОП | 238Н-1011520-Б | 1 шт. | |
втулка оси толкателей промежуточная | 236-1007246-А | 3 шт. | |
втулка оси толкателей задняя | 236-1007247-Б | 1 шт. | |
втулка толкателей распорная | 236-1007248-А | 4 шт. | |
ось толкателей крайняя | 236-1007236 | 2 шт. | |
ось толкателей средняя | 236-1007242 | 2 шт. | |
толкатель | 7511.1007180 | 16 шт. | |
форсунка МОП | 7511.1011445 | 8 шт. | |
болт М8х16 | крепление форсунки МОП | 201454-П29 | 8 шт. |
шайба 8Т | пружинная | 252135-П2 | 8 шт. |
вал коленчатый | конический носок, расточка под подшипник ? 62 мм | 238ДК-1005012-30 | 1 шт. |
заглушка | 313933-П | 8 шт. | |
маслоотражатель | в задний конец к/вала | 236-1005042 | 1 шт. |
вал распределительный | 7511.1006015 | 1 шт. | |
фланец | 236-1006236-Б | 1 шт. | |
шпонка | 45.9824.6266 | 1 шт. | |
шестерня | 7511.1006200-01 | 1 шт. | |
гайка М27х2 | крепление шестерни р/вала | 311412-П29 | 1 шт. |
шайба замковая | 312580-П2 | 1 шт. | |
болт М8х16 | крепление р/вала на блоке цилиндров | 310129-П2 | 2 шт. |
шайба 8Т | пружинная | 252135-П2 | 2 шт. |
пробка М22х1,5 | в передний торец блока цилиндров | 316133-П29 | 1 шт. |
вкладыш коренной верхний | 236-1005170-В | 5 шт. | |
штифт | в заднюю коренную крышку | 236-1005169 | 2 шт. |
штифт | в заднюю коренную крышку | 201-1005169 | 2 шт. |
вкладыш коренной нижний | 236-1005171-В | 5 шт. | |
полукольцо упорного подшипника | ТА.7511.1005183-А | 4 шт. | |
болт стяжной короткий | 236-1005180-А | 5 шт. | |
болт стяжной длинный | 236-1005178-А | 5 шт. | |
гильза | 7511 | 7511.1002021-10 | 8 шт. |
кольцо уплотнительное верхнее | 236-1002024-А | 8 шт. | |
кольцо уплотнительное нижнее | 236-1002023 | 8 шт. | |
кольцо антикавитационное | 236-1002040 | 8 шт. | |
поршень | камера сгорания со смещением | 7511.1004015-10 | 8 шт. |
кольцо пружинное упорное | 7511.1004022 | 16 шт. | |
кольцо компрессионное верхнее | 7511.1004030 | 8 шт. | |
кольцо компрессионное нижнее | 7511.1004032-01 | 8 шт. | |
кольцо маслосъемное | 7511.1004034 | 8 шт. | |
палец поршневой | 7511.1004020 (или 03) | 8 шт. | |
шатун | 7511.1004045-02 | 8 шт. | |
вкладыш шатунный | 236-1004058-В | 16 шт. | |
штифт установочный г/ц | 313410-П2 | 4 шт. | |
прокладка головки цилиндров | металлическая | 238Д-1003212 | 2 шт. |
уплотнитель штанговой полости | 238Д-1003214-Б | 8 шт. | |
уплотнитель слива масла | 238Д-1003215-Б | 6 шт. | |
уплотнитель подвода воды | 238Д-1003500 | 8 шт. | |
уплотнитель шпильки | 238Д-1003523-Б | 10 шт. | |
уплотнитель "сверху" | 238Д-1003524 | 6 шт. | |
шпилька М16 | крепление г/ц | 7511.1003016-20 | 42 шт. |
гайка М16х1,5 | 311423-П5 | 42 шт. | |
шайба 16 | плоская | 312399-П2 | 42 шт. |
УЧАСТОК № 80 | |||
головка цилиндров | наддувная Евро-2 | 238Д-1003014 | 2 шт. |
клапан впускной | 236-1007010-В2 | 8 шт. | |
клапан выпускной | 236-1007015-В5 (или В6) | 8 шт. | |
рым-болт | 236-1003330 | 4 шт. | |
пружина клапана наружная | 7511.1007020 | 16 шт. | |
пружина клапана внутренняя | 236-1007021-А | 16 шт. | |
шайба пружин клапана | 7511.1007025 | 16 шт. | |
тарелка пружин клапана | 236-1007024-В | 16 шт. | |
втулка тарелки пружин клапана | 236-1007026-Б | 16 шт. | |
манжета уплотнительная | на впускном клапане | 236-1007268 | 8 шт. |
пружина манжеты | 236-1007264 | 8 шт. | |
кольцо манжеты | 236-1007266 | 8 шт. | |
сухарь клапана | 236-1007028-А | 32 шт. | |
фитинг S8510 6-М10х1,5-S01 | слив топлива с форсунок | авг.76 | 2 шт. |
шпилька М8х18 12/15 | крепление фланцев трубок высокого давления | 216233-П29 | 16 шт. |
шпилька М8х22 12/15 | крепление водяных труб | 216235-П29 | 12 шт. |
шпилька М10х28 16/20 | крепление впускных коллекторов | 310423-П29 | 16 шт. |
шпилька М12х92 28/22 | крепление форсунок | 310438-П2 | 8 шт. |
труба водяная правая | серийная | 238-1003290-В | 1 шт. |
труба водяная левая | серийная | 238-1003291-В | 1 шт. |
термостат | Т117-1306100-06 или ТС107-1306100-06М | 2 шт. | |
коробка термостата | пластмассовая | 236-1306052-А | 2 шт. |
патрубок отводящий | серийный | 236-1306053 | 2 шт. |
прокладка | 236-1306054-А | 4 шт. | |
болт М8х85 | крепление патрубка отводящего и коробки термостата к водяной трубе | 200276-П29 | 8 шт. |
шайба 8Т | пружинная | 252135-П2 | 8 шт. |
пробка К?" | на правой водяной трубе и в заднем торце водяных труб | 316169-П2 | 3 шт. |
угольник | на правой водяной трубе | 314537-П29 | 1 шт. |
прокладка фланца водяной трубы | 236-1003292 | 6 шт. | |
гайка М8х1 | крепление водяных труб | 250511-П29 | 12 шт. |
шайба 8 | плоская | 252005-П29 | 12 шт. |
коллектор впускной правый | имеет спереди поперечную бобышку с 2-мя отв. М10, в задней части продольную бобышку с 2-мя отв. М10, отв. М20 под свечу ЭФУ, без бобышек у отв. под свечу, на нижнем ряду отверстия овальные, имеет ввертыш | 238Б-1115012-В | 1 шт. |
коллектор впускной левый | имеет спереди поперечную бобышку с 2-мя отв. М10, отв. М20 под свечу, без резьбовых отв. в 2-х бобышках у отв. под свечу | 238Б-1115021 | 1 шт. |
прокладка | 236-1115026 | 8 шт. | |
гайка М10х1 | крепление впускных коллекторов | 250513-П29 | 16 шт. |
шайба 10.ОТ | пружинная | 252136-П2 | 16 шт. |
коллектор выпускной правый | составной (фланцем вверх) | 7511.1008011 | 1 шт. |
коллектор выпускной левый | составной (фланцем вверх) | 7511.1008013 | 1 шт. |
прокладка | 238Ф-1008027 | 8 шт. | |
болт М10х45 | крепление выпускных коллекторов | 240Н-1008504 | 16 шт. |
втулка | 240Н-1008510 | 16 шт. | |
кронштейн стартера верхний | нет | ||
заглушка | на задний торец блока цилиндров | 238Н-1002402-Б | 1 шт. |
прокладка | 236НМ-1014272 | 1 шт. | |
болт М10х20 | крепление заглушки | 201495-П29 | 1 шт. |
шайба 10 | плоская | 252006-П29 | 1 шт. |
прокладка фланца трубок высокого давления | 240-1104368 | 8 шт. | |
скоба крепления форсунки | 236-1112163-Б2 | 8 шт. | |
штифт установочный КШР | в передний торец блока цилиндров | 313410-П2 | 2 шт. |
штуцер | на задний торец блока цилиндров | 236-1306082 | 1 шт. |
пробка К?" | на бобышку в развале блока цилиндров | 316121-П29 | 1 шт. |
КШР | под ТЖМ с водяным насосом 7511-01 (02) | 238Б-1002254-Г | 1 шт. |
прокладка левая | 238АК-1002265 | 1 шт. | |
прокладка правая | 238АК-1002266 | 1 шт. | |
болт М10х80 | крепление КШР | 200325-П29 | 2 шт. |
болт М10х95 | 200328-П29 | 1 шт. | |
болт М10х115 | 310254-П2 | 1 шт. | |
болт М14х85 | 200822-П29 | 4 шт. | |
болт М14х110 или М14х111 | 200827-П29 или | 2 шт. | |
236-1005178-А | |||
шайба 10 | плоская | 312647-П2 | 2 шт. |
шайба 10 | плоская | 252006-П29 | 2 шт. |
шайба 14 | плоская | 252016-П29 | 6 шт. |
шайба 14.ОТ | пружинная, под нижний болт со стороны левой г/ц | 252138-П2 | 1 шт. |
передняя опора | 7511 | 7511.1001020-20 | 1 шт. |
болт М14х110 или М14х111 | крепление передней опоры | 200827-П29 или | 4 шт. |
236-1005178-А | |||
шайба 14 | плоская | 252016-П29 | 4 шт. |
шкив коленчатого вала | 3-х руч., под новый в/насос с гасителем | 7511.1005061 | 1 шт. |
ступица | большая | 7511.1005052 | 1 шт. |
гаситель | 7511.1005070 | 1 шт. | |
болт М10х36 | крепление шкива и гасителя к ступице | 240-1029284-В | 14 шт. |
шайба 10 | плоская | 312695-П2 | 14 шт. |
болт М24х2х92 | крепление ступицы со шкивом и гасителем | 7511.1005062 | 1 шт. |
кронштейн 059-й (трубы соединительной) | 7511.1115059 | 1 шт. | |
болт М10х20 | крепление 059-ого кронштейна на впускном коллекторе | 201495-П29 | 2 шт. |
шайба 10 | плоская | 312300-П2 | 2 шт. |
крышка блока верхняя | серийная | 236-1002255-В4 | 1 шт. |
ФТОТ | фильтр-патрон | 7511.1117010 | 1 шт. |
болт М10х105 | крепление ФТОТ на крышке блока верхней | 45.9327.1074 | 2 шт. |
втулки под болты крепления ФТОТ | 656.1309065 | 2 шт. | |
гайка М10 | с подголовником | авг.54 | 2 шт. |
прокладка крышки блока верхней | 236-1002258-А3 | 1 шт. | |
болт М10х80 | крепление крышки блока верхней | 200325-П29 | 2 шт. |
гайка М10х1 | 250513-П2 | 3 шт. | |
шайба 10 | плоская | 312300-П2 | 4 шт. |
шайба 10 | замковая | 312534-П2 | 1 шт. |
крышка люка | 236-1002282-Б | 1 шт. | |
прокладка крышки люка | без сетки | 236-1002284-Б4 | 1 шт. |
болт М10х30 | крепление крышки люка | 201499-П29 | 4 шт. |
шайба 10 | плоская | 312300-П2 | 4 шт. |
кронштейн генератора | 236-3701774 | 1 шт. | |
трубка отвода масла | длина 165 мм | 7511.1111620 | 1 шт. |
болт М16х1,5х37 | крепление трубки отвода масла к блоку цилиндров | 310264-П29 | 1 шт. |
шайба 16 | плоская | 201-1015624 | 2 шт. |
насос масляный | под ТЖМ | 7511.1011014-01 | 1 шт. |
труба всасывающая | МАЗ, без скобы | 238Ф-1011398-А3 | 1 шт. |
прокладка | 236-1011296 | 1 шт. | |
болт М8х25 | крепление трубы всасывающей к насосу | 201458-П29 | 2 шт. |
шайба 8Т | пружинная | 252135-П2 | 2 шт. |
труба отводящая насоса | 238Б-1011350-Б | 1 шт. | |
клапан редукционный | 238Б-1011048 | 1 шт. | |
прокладка | 236-1011296 | 2 шт. | |
болт М8х75 | крепление трубы и клапана к насосу | 200274-П29 | 2 шт. |
шайба 8Т | пружинная | 252135-П2 | 2 шт. |
прокладка регулировочная | под насос масляный | 236-1011380 | 4 шт. - наиб. кол. |
болт М10х115 | крепление насоса масляного | 310254-П2 | 2 шт. |
шайба 10.ОТ | 252136-П2 | 2 шт. | |
клапан дифференциальный | 238Б-1011056 | 1 шт. | |
прокладка клапана | 236-1011358-А | 1 шт. | |
болт М8х55 | крепление клапана дифференциального | 200270-П29 | 2 шт. |
шайба 8Т | пружинная | 252135-П2 | 2 шт. |
фланец отводящей трубы | 238Б-1011067 | 1 шт. | |
прокладка | 236-1011358-А | 1 шт. | |
болт М8х55 | крепление фланца | 200270-П29 | 2 шт. |
шайба 8Т | пружинная | 252135-П2 | 2 шт. |
труба отводящая | 238Б-1011065 | 1 шт. | |
труба соединительная | 238Б-1011098 | 1 шт. | |
штуцер | 314681-П29 | 1 шт. | |
болт М14х1,5х30 | крепление трубы соединительной к блоку цилиндров и дифференциальному клапану | 310096-П29 | 2 шт. |
шайба 14 | плоская | 312326-П34 | 4 шт. |
прокладка 350-ой трубы отводящей | 236-1011358-А | 1 шт. | |
болт М8х40 | крепление 350-ой трубы отводящей к блоку | 201464-П29 | 2 шт. |
шайба 8Т | пружинная | 252135-П2 | 2 шт. |
кронштейн стартера нижний | серийный | 236-3708704-Б | 1 шт. |
болт М12х1,25х30 | крепление кронштейна | 201563-П29 | 2 шт. |
шайба 12.ОТ | пружинная | 252137-П2 | 2 шт. |
картер маховика | 2 указателя ВМТ, 20 отв. М12 | 7511.1002310-03 | 1 шт. |
прокладка картера маховика | 236-1002314-В | 1 шт. | |
болт М12х55 | крепление картера маховика | 310044-П29 | 10 шт. |
шайба 12 | плоская | 312394-П2 | 10 шт. |
ФЦОМ | 236-1028010-А | 1 шт. | |
прокладка ФЦОМ | 236-1028122 | 1 шт. | |
болт М10х30 | крепление ФЦОМ | 201499-П29 | 3 шт. |
шайба 10.ОТ | пружинная | 252136-П2 | 3 шт. |
маховик | плоский | 238-1005115-Н | 1 шт. |
подшипник | 305-й | 305 | 1 шт. |
корпус с манжетой | 239.1701476 | 1 шт. | |
пластина | 7511.1005137 | 1 шт. | |
болт М16х1,5х45,5 | крепление маховика | 7511.1005127 | 8 шт. |
трубка отводящая (дренажная) | резьбовой наконечник сзади прямо | 238-1104346-Д | 1 шт. |
серьга | на наконечник 346-ой трубки на левой г/ц | 1170 М10х1-М10 | 1 шт. |
кляммер | на болте и шпильке крепления верхней крышки и шпильках крепления левого впускного коллектора | 201-1708245 | 4 шт. |
болт М10х1х21 | крепление трубки отводящей на правой г/ц | 8.8972 (1631 01-М10х1-S01) | 1 шт. |
болт М10х1х40 | крепление трубки отводящей на левой г/ц | 8.8994 (1631 02-М10х1-S01) | 1 шт. |
кольцо уплотнительное | шайба плоская | 8.8973 (2561 1/8) | 5 шт. |
масляный картер (поддон) | с боковой заглушкой и 4 бобышками на глубокой части | 238Ф-1009010-Б2 | 1 шт. |
прокладка картера масляного | 238-1009040-А | 1 шт. | |
болт М8х20 | крепление картера масляного | 201456-П29 | 36 шт. |
шайба 8Т | пружинная | 252135-П2 | 36 шт. |
натяжное устройство | 7511.1307155 | 1 шт. | |
болт М12х1,5х50 | крепление натяжного устройства на в/насосе | 310098-П29 | 2 шт. |
шайба 12 | плоская | 312672-П29 | 2 шт. |
ремень привода водяного насоса | 2кл. I-11х10-1045 или AVX 13-1045 Lp или AVX 13-1075 La (Rubena) | 25.6421.1301 (только для осн. исполнения) или 8.8738 или 8.8670 | 1 шт. |
ТНВД | 175-40 (компакт) | 175.1111005-40 | 1 шт. |
наконечник | на подкачивающий насос | 236/Т-1104430 | 1 шт. |
трубка отводящая от подкачивающего насоса | 6581.1104422-40 | 1 шт. | |
трубка подводящая к ТНВД | 6581.1104426-40 | 1 шт. | |
трубка отводящая от ТНВД | 6581.1104384-40 | 1 шт. | |
болт М14х1,5х30 | крепление наконечника на ТНВД | 310096-П29 | 1 шт. |
шайба 14 | плоская, крепления наконечника | 312326-П34 | 2 шт. |
болт М14х1,5х30 | крепление 422-ой и 426-ой трубок на ТНВД | авг.91 | 2 шт. |
шайба | плоская | авг.95 | 6 шт. |
держатель | крепление трубок низкого давления между собой | 6562.1104440 | 2 шт. |
кляммер | для фиксации 422-ой трубки на впускном коллекторе | 6581.1104354-10 | 1 шт. |
прокладка | 236-1104442-Б | 1 шт. | |
трубка подвода воздуха к корректору ТНВД | 236-1022826-Г | 1 шт. | |
болт М10х1х21 | крепление трубки подвода воздуха к корректору ТНВД на корректоре | 310122-П29 | 1 шт. |
шайба 10 | плоская | 312482-П34 | 2 шт. |
болт М10х1,25х80 | крепление ТНВД на блоке цилиндров | 200461-П29 | 4 шт. |
шайба | 312515-П29 | 4 шт. | |
фланец привода ТНВД | 7511.1029262 | 1 шт. | |
болт М12х1,25х26 | крепление фланца к ТНВД | 310265-П29 | 2 шт. |
шайба 12 | плоская | 312502-П29 | 2 шт. |
штанга | 236-1007176-А2 | 16 шт. | |
фитинг F1520 M16x1,5-M14x1,5-S01 на ФТОТ | поворотный | авг.75 | 1 шт. |
болт М14х1,5х30 | крепление 422-ой и 426-ой трубок на ФТОТ | авг.91 | 2 шт. |
шайба | плоская | авг.95 | 6 шт. |
форсунка | 267-01 или 204-50.01 | 267.1112010-01 или 204.1112010-50.01 | 8 шт. |
шайба | 312471-П34 | 8 шт. | |
трубка форсунки дренажная | 238-1104370-В | 2 шт. | |
болт пустотелый 1631 01-М10х1-S01 | крепление трубки форсунки дренажной | авг.72 | 8 шт. |
кольцо уплотнительное 2651 1/8 | авг.73 | 16 шт. | |
болт М10х1х21 | крепление трубки подвода воздуха к корректору ТНВД на впускном коллекторе | 310122-П29 | 1 шт. |
шайба 10 | плоская | 312482-П34 | 2 шт. |
привод вентилятора | 7511.1308011-40 | 1 шт. | |
прокладка привода | 236-1308108-Б | 1 шт. | |
гайка М10х1 | крепление привода вентилятора | 250513-П2 | 4 шт. |
шайба 10 | плоская | 312647-П2 | 4 шт. |
МФГО | 238Б-1012010-Б2 | 1 шт. | |
прокладка МФГО | 236-1012100 | 2 шт. | |
болт М10х45 | крепление МФГО | 201505-П29 | 4 шт. |
шайба 10.ОТ | пружинная | 252136-П2 | 4 шт. |
трубка 1-ой секции ТНВД | 7511.1104310-10 | 1 шт. | |
трубка 2-ой секции ТНВД | 7511.1104312-10 | 1 шт. | |
трубка 3-ей секции ТНВД | 7511.1104314-10 | 1 шт. | |
трубка 4-ой секции ТНВД | 7511.1104316-10 | 1 шт. | |
трубка 5-ой секции ТНВД | 7511.1104318-10 | 1 шт. | |
трубка 6-ой секции ТНВД | 7511.1104320-10 | 1 шт. | |
трубка 7-ой секции ТНВД | 7511.1104322-10 | 1 шт. | |
трубка 8-ой секции ТНВД | 7511.1104324-10 | 1 шт. | |
болт М16х1,5х37 | крепление трубки отвода масла от ТНВД на ТНВД | 310264-П29 | 1 шт. |
шайба 16 | плоская | 201-1015624 | 2 шт. |
гайка М8х1 | крепление фланцев трубок высокого давления | 250511-П29 | 16 шт. |
шайба 8 | плоская | 252005-П29 | 16 шт. |
патрубок соединительный | "скворечник" 7511 с отв. под кронштейн ЭФУ | 7511.1115030 | 1 шт. |
прокладка патрубка | армированная | 7511.1115036 | 2 шт. |
болт М10х40 | крепление патрубка соединительного | 200315-П29 | 4 шт. |
шайба 10 | плоская | 312696-П29 | 4 шт. |
скоба | крепление трубок высокого давления между собой | 240-1104458 | 4 шт. |
скоба | 240-1104459 | 4 шт. | |
прокладка | 240-1104350 | 4 шт. | |
болт М6х25 | 201422-П29 | 4 шт. | |
система ЭФУ | |||
клапан электромагнитный | 1102.3741 | 1 шт. | |
болт М6х12 | крепление клапана ЭФУ к 815-ому кронштейну | 201416-П29 | 2 шт. |
шайба 6Т | пружинная | 252134-П2 | 2 шт. |
кронштейн электромагнитного клапана | 238Ф-1022815 | 1 шт. | |
болт М8х12 | крепление кронштейна к патрубку соединительному | 201452-П29 | 2 шт. |
шайба 8Т | пружинная | 252135-П2 | 2 шт. |
трубка топливная от ТНВД к клапану | 236-1111614 | 1 шт. | |
болт М10х1х21 | крепление трубки подвода топлива к клапану ЭФУ на клапане и на ТНВД | 310122-П29 | 2 шт. |
шайба 10 | плоская | 312482-П34 | 4 шт. |
свеча факельная штифтовая | 1112.3740 | 2 шт. | |
трубка топливная от клапана к свечам | 238-1022840 | 1 шт. | |
болт М10х1х21 | крепление трубки подвода топлива к свечам на клапане ЭФУ | 310122-П29 | 1 шт. |
шайба 10 | плоская | 312482-П34 | 2 шт. |
гайка М12х1,25 | крепление скобы форсунки | 250515-П29 | 8 шт. |
шайба 12 | плоская | 312466-П2 | 8 шт. |
коромысло правое | серийное | 236-1007088-Б4 | 8 шт. |
коромысло левое | серийное | 236-1007090-Б4 | 8 шт. |
болт М16х59 | крепление коромысел | 310211-П2 | 16 шт. |
шайба 16 | плоская | 312399-П2 | 16 шт. |
система байпаса | под новый водяной насос | ||
тройник | 6582.1306070-01 | 1 шт. | |
трубка перепускная | 658.1306080 | 1 шт. | |
рукав | соединение тройника с коробками термостатов | 7511.1306084 | 2 шт. |
хомут ABA 22-32-C7/9-W1 или TORRO S20-32/9C7-W1 | червячный | 8.8400 или 8.8401 | 4 шт. |
рукав | крепление перепускной трубы к тройнику | 7601.1306084 | 1 шт. |
хомут TORRO S25-40/9C7-W1 | червячный | авг.99 | 2 шт. |
фланец | крепление перепускной трубы к в/насосу | 240-1303246 | 1 шт. |
кольцо | 236-1003114-В | 1 шт. | |
болт М6х16 | 201418-П29 | 2 шт. | |
шайба 6Т | пружинная | 252134-П2 | 2 шт. |
стяжка термостойкая 3,6х300 | крепление 422-ой трубки и комплекта трубок низкого давления на тройнике | авг.48 | 2 шт. |
патрубок-кронштейн | 238Ф-1008482 | 1 шт. | |
болт М10х55 | крепление патрубка-кронштейна к к/маховика | 200320-П29 | 4 шт. |
шайба 10 | плоская | 312300-П2 | 4 шт. |
труба подводящая левая | 7511.1008042-01 | 1 шт. | |
труба подводящая правая | 7511.1008043-01 | 1 шт. | |
прокладка фланца выпускного коллектора | 7511.1008058 | 2 шт. | |
болт М10х48 | крепление труб подводящих к выпускным коллекторам | 310228-П | 6 шт. |
гайка М10 | 250512-П5 | 6 шт. | |
шайба 10 | плоская | 312300-П2 | 6 шт. |
сильфон | большой | 238НБ-1008088-А или 238НБ-1008088-01 | 2 шт. |
прокладка сильфона | 7511.1008058 | 4 шт. | |
болт М10х48 | крепление сильфонов к трубам подводящим и к патрубку-кронштейну | 310228-П | 12 шт. |
гайка М10 | 250512-П5 | 12 шт. | |
шайба 10 | плоская | 312361-П2 | 12 шт. |
ТКР | со шпильками | 122.1118010 (только О) или 8.8835 (K36-30-01) или 8.8681 (ТКР-100) | 1 шт. |
патрубок слива масла | 238Б-1118340 | 1 шт. | |
прокладка | 238Ф-1118322 | 1 шт. | |
болт М10х25 | крепление патрубка на ТКР | 201497-П29 | 2 шт. |
шайба 10.ОТ | пружинная | 252136-П2 | 2 шт. |
рукав | соединение патрубка слива масла со штуцером | 236-1306084 | 1 шт. |
хомут ABA 22-32-C7/9-W1 или TORRO S20-32/9C7-W1 | червячный | 8.8400 или 8.8401 | 2 шт. |
прокладка | 238Ф-1118158 | 1 шт. | |
болт М10х45 | крепление ТКР на патрубке-кронштейне | 201505-П29 | 4 шт. |
гайка М10 | 250512-П5 | 4 шт. | |
шайба 10 | плоская | 312300-П2 | 4 шт. |
шпилька М10х32 12/27 | в корпус ТКР | 310437-П | 6 шт. |
крышка г/ц | 238-1003244-А | 1 шт. | |
крышка г/ц с сапуном | на правом ряду, сапун над 4-м цилиндром | 238-1003257 | 1 шт. |
прокладка крышки г/ц | 238-1003270 | 2 шт. | |
стартер | нет | ||
заглушка водяного канала | 236-1002404 | 4 шт. | |
прокладка | 201-1306075-А | 4 шт. | |
болт М8х16 | крепление заглушки водяного канала | 201454-П29 | 7 шт. |
шайба 8 | плоская | 252005-П29 | 7 шт. |
КЭМ | нет | ||
трубка подвода масла к приводу вентилятора | 236НЕ-1308754-А | 1 шт. | |
кляммер | к болту крепления привода вентилятора | 315454-П29 | 1 шт. |
втулка | 7511.1309065 | 1 шт. | |
наконечник | резьбовая часть в сторону левого ряда цилиндров | 840.1104349 | 1 шт. |
болт М10х1х40 | крепление 754-ой трубки и 349-ого наконечника к приводу вентилятора | 310239-П29 | 1 шт. |
шайба 10 | плоская | 312482-П34 | 3 шт. |
болт М14х1,5х30 | крепление 754-ой трубки к МФГО | 310096-П29 | 1 шт. |
шайба 14 | плоская | 312326-П34 | 2 шт. |
патрубок впускной | "ляшка" 7511 | 7511.1115128 | 1 шт. |
прокладка | 238Ф-1115132 | 1 шт. | |
гайка М10х1 | крепление патрубка на 030-ом патрубке | 250513-П29 | 4 шт. |
шайба 10 | плоская | 312300-П2 | 4 шт. |
труба соединительная | авг.06 | 1 шт. | |
болт М10х20 | крепление трубы соединительной к 059-ому кронштейну | 201495-П29 | 2 шт. |
шайба 10 | плоская | 312300-П2 | 2 шт. |
рукав | соединение 280-ой трубы с ТКР | 658.1115048 (или 01) | 1 шт. |
хомут ABA 77-95-C7/12-W1 или TORRO S70-90/12C7-W1 | червячный | 8.8394 или 8.8396 | 2 шт. |
трубка подвода масла к ТКР | 238Ф-1118220 | 1 шт. | |
штуцер | короткий | 314681-П29 | 1 шт. |
болт М14х1,5х30 | крепление 220-ой трубки на штуцере | 310096-П29 | 1 шт. |
шайба 14 | плоская | 312326-П34 | 2 шт. |
болт М8х50 | крепление 220-ой трубки на боковой заглушке | 201468-П29 | 1 шт. |
втулка | 7511.1118560 | 1 шт. | |
скоба | 238Н-1017153 | 2 шт. | |
втулка | резиновая | 240-1104336-Б | 1 шт. |
шайба 8 | плоская | 252005-П29 | 1 шт. |
шайба 8Т | пружинная | 252135-П2 | 1 шт. |
болт М10х30 | крепление 220-ой трубки к заглушке на заднем торце блока цилиндров | 201499-П29 | 1 шт. |
скоба | 238Н-1017153 | 2 шт. | |
втулка | резиновая | 240-1104336-Б | 1 шт. |
шайба 10 | плоская | 252006-П29 | 1 шт. |
шайба 10.ОТ | пружинная | 252136-П2 | 1 шт. |
трубка подвода масла к корректору ТНВД | 238БМ-1111558 | 1 шт. | |
болт М14х1,5х48,5 | крепление 558-ой и 220-ой трубок на фланце ТКР | 310236-П29 | 1 шт. |
шайба 14 | плоская | 312326-П34 | 3 шт. |
кляммер | крепление 558-ой трубки к корпусу корректора ТНВД | 315352-П29 | 1 шт. |
болт М10х1х21 | крепление 558-ой трубки к корректору ТНВД | 310122-П29 | 1 шт. |
шайба 10 | плоская | 312482-П34 | 2 шт. |
ТЖМ | 7511.1013600 | 1 шт. | |
втулка уплотнительного кольца | в корпус ТЖМ | 236Н-1013630 | 2 шт. |
кольцо | 25.3111.6144 или 7511.1013638 | 2 шт. | |
патрубок подводящий | "мазовский" | 238Б-1013724 | 1 шт. |
патрубок отводящий | 7511.1013734-01 | 1 шт. | |
заглушка | на патрубок отводящий | 236-1002404 | 1 шт. |
прокладка | 7601.1306075 | 1 шт. | |
болт М8х20 | крепление заглушки на патрубке отводящем | 201456-П29 | 2 шт. |
шайба 8Т | пружинная | 252135-П2 | 2 шт. |
рукав | соединение патрубков подводящего и отводящего с ТЖМ | 7601.1013740 | 2 шт. |
хомут ABA 58-75-C7/9-W1 или TORRO S50-70/9C7-W1 | червячный | 8.8388 или 8.8386 | 4 шт. |
пробка К?" | в корпус ТЖМ | 316135-П2 | 1 шт. |
болт М12х1,25х90 | крепление ТЖМ к блоку цилиндров | 45.9327.6144 | 4 шт. |
шайба 12 | плоская | 312672-П29 | 4 шт. |
прокладка патрубка подводящего | 850.1303188 | 2 шт. | |
гайка М10х1 | крепление патрубка подводящего к КШР | 250513-П29 | 2 шт. |
шайба 10 | плоская | 252006-П29 | 2 шт. |
прокладка патрубка отводящего | 850.1303188 | 1 шт. | |
болт М10х30 | крепление патрубка отводящего к блоку цилиндров | 201499-П29 | 1 шт. |
шпилька М10х28 16/20 | 310423-П29 | 1 шт. | |
гайка М10х1 | 250513-П29 | 1 шт. | |
шайба 10 | плоская | 252006-П29 | 2 шт. |
заглушка | 236-1002404 | 1 шт. | |
прокладка | 201-1306075-А | 1 шт. | |
болт М8х16 | крепление заглушки | 201454-П29 | 2 шт. |
шайба 8 | плоская | 252005-П29 | 2 шт. |
установка сцепления | 184-10 | 184.1600010-10 | |
диск нажимной | 184.1601090-03 | 1 шт. | |
диск ведомый | феррадо | 184.1601130-13 | 1 шт. |
болт М10х70 | крепление нажимного диска к маховику | 45.9348.1571 | 12 шт. |
шайба 10 | плоская | 312695-П2 | 12 шт. |
КП | нет | ||
трубка маслоуказателя | нет | ||
пробка М14х1,5 | вместо трубки маслоуказателя | 316154-П29 | 1 шт. |
шайба | плоская | 312326-П34 | 1 шт. |
маслоуказатель | нет | ||
натяжное устройство компрессора | 236-3509300-А4 | 1 шт. | |
болт М8х60 | крепление натяжного устройства к кронштейну передней опоры | 200271-П29 | 1 шт. |
болт М8х30 | 201460-П29 | 2 шт. | |
шайба 8Т | пружинная | 252135-П2 | 3 шт. |
ремень привода компрессора | 2кл. II-14х10-937 или BX 943 Lw (Rubena) или AVX 17x10-937 Lp | 25.6421.1403 (только для осн. исполнения) или 8.8674 или 8.8739 | 1 шт. |
кожух защитный | на вал вилки выключения сцепления | 236-1601332 | 1 шт. |
заглушка | на выпуск отработанных газов из ТКР | 313885-П | 1 шт. |
заглушка | на 430-ые наконечники | 313958-П | 2 шт. |
заглушка | на сапун крышки г/ц | 313987-П | 1 шт. |
заглушка | на патрубки отводящие водяных труб | 313991-П | 2 шт. |
заглушка | впуск воздуха в ТКР, в патрубок впускной, в 280-ую трубу | 313999-П | 3 шт. |
заглушка | на наконечник на привод вентилятора, 346-ой трубки | 313893-П29 | 2 шт. |
пробка | на угольник на правой в/трубе | 316166-П | 1 шт. |
генератор | нет | ||
палец крепления генератора | 238-3701780 | 1 шт. | |
гайка М10 | крепление пальца на задней проушине | 250512-П29 | 1 шт. |
шайба 10 | плоская | 252006-П29 | 1 шт. |
шайба 10.ОТ | пружинная | 252136-П2 | 1 шт. |
болт М8х25 | стяжной болт на задней проушине | 201458-П29 | 1 шт. |
шайба 8Т | пружинная | 252135-П2 | 1 шт. |
болт М10х35 | на передней проушине | 201501-П29 | 1 шт. |
шайба 10 | плоская | 252006-П29 | 1 шт. |
шайба 10.ОТ | пружинная | 252136-П2 | 1 шт. |
планка крепления генератора | 236-3701025-Б2 | 1 шт. | |
гайка М8х1 | крепление планки к верхней крышке | 250511-П29 | 1 шт. |
шайба 8Т | пружинная | 252135-П2 | 1 шт. |
ремень привода генератора | поликлиновой 6РК-860 | 8.8934 (ф. УЗЭМИК) или 8.8935 (ф. Rubena) | 1 шт. |
крыльчатка (вентилятор) | фирмы "Borg Warner Emissions/ Thermal Systems" 020003896 | авг.05 | 1 шт. |
болт М10х30 | крепление вентилятора | 45.9348.6561 | 4 шт. |
шайба 10 | плоская | 312695-П2 | 4 шт. |
кожух вентилятора | 7511.1309010 | 1 шт. | |
кронштейн правый верхний | 7511.1309064-20 | 1 шт. | |
кронштейн левый верхний | 7511.1309066 | 1 шт. | |
кронштейн правый нижний | 7511.1309072 | 1 шт. | |
болт М10х1,5х25 | крепление 072-ого кронштейна к в/насосу | 201497-П29 | 1 шт. |
шайба 10 | плоская | 252006-П29 | 1 шт. |
кронштейн левый нижний | 7511.1309074-10 | 1 шт. | |
втулка кронштейна | крепление 074-ого кронштейна к МФГО | 236НЕ-1309065 | 1 шт. |
болт М10х50 | 200319-П29 | 1 шт. | |
шайба 10 | плоская | 252006-П29 | 1 шт. |
болт М8х20 | крепление кожуха к кронштейнам | 201456-П29 | 4 шт. |
шайба 8 | плоская | 252005-П29 | 4 шт. |
гайка М8 | 250510-П29 | 4 шт. | |
табличка заводская | маркировать "ЯМЗ-7511.10-06" | 236-3904012-Н | 1 шт. |
гвоздь | 31060-П52 | 4 шт. | |
Назначение, потребитель: Шасси МЗКТ-65272
КПП: ЯМЗ-239
Основные конструктивные отличия: ТКР-9, ЖМТ, муфта выключения вентилятора, блок цилиндров, головки цилиндров, водяной насос повышенной производительности, ТНВД 12/14, привод ТНВД, поршни, кольца, гаситель крутильных колебаний, передняя опора, генератор 6582.3701-03 (2 кВт), крыльчатка вентилятора 660 мм., маховик под диафрагменное сцепление с дополнительными метками и его крепление, картьер маховика, шкив к.в.
Сцепление: ЯМЗ-184
Назначение, потребитель: Шасси МЗКТ-8021, МЗКТ-80211, седельный тягач МЗКТ-74181; автомобили МАЗ-533608, -630308, -631708, -543208; МАЗ-544008, -642208, -640308; МАЗ-641708, -630308 — в запчасти
Основные конструктивные отличия: ЯМЗ-7511.10-01 (база)
Сцепление: ЯМЗ-184-10 в модификации со сцеплением (с комплектом деталей муфты выключения сцепления)
Назначение, потребитель: Фрезернороторный снегоочиститель КО-816-1 (ОАО «Севдормаш»)
Основные конструктивные отличия: ЯМЗ-7511.10-06 (база)
Сцепление: МОМ (184.420004)
Назначение, потребитель: Шасси МЗКТ-65272
Назначение, потребитель: Бортовые автомобили, шасси МАЗ-533608-023 (-024, -040), -630308-023 (-024, -043), -631708-012 (-022, -031, -042, -063, -224); седельные тягачи МАЗ-543208-027, -544008-020-020 (-021), -642208-026 (-027, -028), -642508-021 (-031), -640308-020-010 (-020); лесовозы, сортиментовозы МАЗ-641708-224, -630308-229
КПП: ЯМЗ-239-22 (-12) коробка передач с двухконусными синхронизаторами
Сцепление: ЯМЗ-184-15
Назначение, потребитель: Зерноуборочный комбайн РСМ-181 (ООО КЗ «Ростсельмаш»)
Назначение, потребитель: Зерноуборочный комбайн РСМ-181 (ООО КЗ «Ростсельмаш»)
Назначение, потребитель: Колесные шасси БАЗ-69090, -690902 ("БАЗ", Брянск)
КПП: * в комплектации с КП - ЯМЗ-2393-03
Сцепление: ЯМЗ-184
Назначение, потребитель: Кормоуборочный комбайн РСМ-1401 (КЗ "Ростсельмаш")
Назначение, потребитель: Бульдозерно-рыхлительный агрегат ДЭТ-400, -320 ("ЧТЗ-Уралтрак")
